Nuevo punto de anclaje PAF153 y compatibilidad con las líneas de vida horizontal Accesus
En el ámbito de la seguridad en altura, la evolución de los equipos no solo pasa por aumentar sus prestaciones mecánicas, sino también por mejorar su versatilidad, su ergonomía y su adaptación a los escenarios reales de trabajo. En este contexto, Accesus presenta el nuevo punto de anclaje PAF153, una versión renovada que mantiene elevados niveles de resistencia y aporta mejoras claras en diseño, peso y funcionalidad.
El PAF153 ofrece una resistencia de 30 kN en todas las direcciones de carga, un valor plenamente compatible con los requisitos de las líneas de vida horizontales Accesus y coherente con las cargas reales generadas en caso de caída.
Además, su nuevo diseño incorpora ranuras en las direcciones X e Y, lo que permite una mayor flexibilidad de instalación y facilita adaptar la orientación del punto de anclaje a distintas configuraciones estructurales.
A estas mejoras se suma una reducción significativa de peso, pasando de 1,1 kg en la versión anterior a 0,75 kg, lo que simplifica la manipulación y la instalación en obra. Por último, el PAF153 está certificado conforme a la especificación técnica CEN/TS 16415:2013, lo que habilita su uso simultáneo por hasta tres usuarios, ampliando notablemente sus posibilidades de aplicación frente a modelos certificados únicamente según EN 795, que solo permite el uso a un usuario.
A continuación, analizamos en detalle la compatibilidad del punto de anclaje PAF153 con las distintas líneas de vida horizontales Accesus y los criterios técnicos que deben tenerse en cuenta para una instalación segura.
Como veíamos en el artículo Compatibilidad entre el punto de anclaje PAF150 y las líneas de vida Accesus: lo que debes saber, lo primero que debemos tener presente son los elementos que influyen en un sistema de línea de vida.

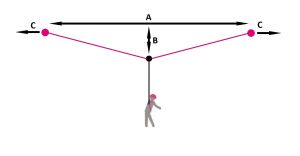

Primero, antes de instalar un sistema de línea de vida horizontal es fundamental comprender los factores que influyen en su comportamiento en caso de caída. Los parámetros principales a tener en cuenta son los siguientes:
A: La longitud de la línea de vida que desee instalar el usuario.
B: La flecha máxima o desviación vertical en caso de caída. Explicado de otro modo, sería la deformación que sufre la línea de vida debido al impacto de una caída.
C: Las fuerzas que se transmiten a los puntos de anclaje al producirse la detención de la caída.
Comprender estos conceptos es clave para evaluar correctamente la compatibilidad entre un punto de anclaje y una línea de vida.
Sabiendo estos conceptos y tras analizar los valores de resistencia del punto de anclaje PAF153, se puede afirmar que este es compatible con las siguientes líneas de vida horizontales: LVH300-20+CONECTORES, LVH321, LVH320 y LVH400. La compatibilidad se basa en que el PAF153 presenta una resistencia de 30 kN en todas las direcciones de carga, lo que permite su integración en sistemas de línea de vida sin necesidad de condicionar su uso a una orientación específica respecto a la dirección de la fuerza.
¿Qué es la «dirección de carga»?

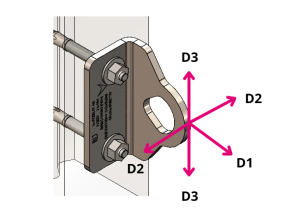

En los ensayos realizados, el punto de anclaje PAF153 fue sometido a cargas aplicadas en distintas direcciones, que se definen como D1, D2 y D3, correspondientes a los ejes X, Y y Z en un espacio tridimensional.
A diferencia de otros puntos de anclaje, el PAF153 ofrece el mismo nivel de resistencia independientemente de la dirección de aplicación de la carga, tal como se muestra en la siguiente tabla:
| Dirección de carga | Máxima resistencia (kN) |
| D1 | 30 |
| D2 | 30 |
| D3 | 30 |
Este comportamiento elimina una de las principales limitaciones habituales en el diseño de sistemas de línea de vida y aporta mayor flexibilidad en la instalación.
Análisis por modelo de línea de vida
Línea de vida LVH300-20 + CONECTORES

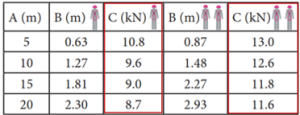

En el caso de la línea de vida LVH300-20 + CONECTORES, las fuerzas transmitidas a los anclajes se indican en el manual de uso en la columna “C (kN)”.
Tal como se indica en el manual de uso, debe aplicarse además el margen de seguridad habitual, multiplicando por dos (2) las fuerzas máximas generadas. Este cálculo no es algo excepcional ni excesivamente conservador: forma parte del diseño y la verificación de cualquier sistema de anclaje que cumpla con la normativa.

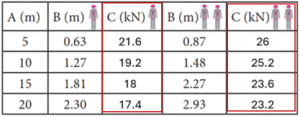

A partir de este ajuste, se obtienen los siguientes resultados:
Una vez aplicado este margen, las cargas resultantes se mantienen por debajo de los 30 kN, por lo que el punto de anclaje PAF153 es compatible con este sistema, independientemente de la dirección de carga.
Conclusión técnica: el conjunto PAF153 + LVH300-20 + CONECTORES es seguro sin restricciones de orientación.
Línea de vida LVH321
Para la línea de vida LVH321, las tablas de carga indicadas en el manual de uso ya incluyen el margen de seguridad aplicado.
Como se puede ver en las columnas de las cargas generadas (F(kN)), para un solo usuario las fuerzas transmitidas al anclaje son inferiores a 30 kN, sin importar la longitud de la línea de vida.
Sucede lo mismo para dos o tres usuarios, las cargas máximas generadas también se mantienen dentro de este valor.
Conclusión técnica: el punto de anclaje PAF153 es compatible con la línea de vida LVH321 para uno, dos o tres usuarios, sin limitaciones por dirección de carga.
Línea de vida LVH320
En la línea de vida LVH320, los valores de carga indicados en la columna “F (kN)” ya contemplan el margen de seguridad requerido.
Las fuerzas máximas transmitidas al punto de anclaje no superan los 30 kN, independientemente del número de usuarios y la longitud, por lo que el uso del PAF153 resulta técnicamente seguro.
Conclusión técnica: el conjunto PAF153 + LVH320 es compatible en cualquier dirección de carga.
Línea de vida LVH400
En el manual de instrucciones de la línea de vida LVH400 se indica que los anclajes deben disponer de una resistencia mínima de 22 kN para absorber las fuerzas dinámicas generadas en caso de caída (apartado del manual RESISTENCIA MÍNIMA DE LOS ANCLAJES).
Dado que el PAF153 ofrece una resistencia de 30 kN en todas las direcciones, cumple sobradamente con este requisito.
Conclusión técnica: el punto de anclaje PAF153 es totalmente compatible con la línea de vida LVH400.
Qué debes de comprobar antes de hacer la instalación
- Verificar la correcta instalación del anclaje, asegurando que su fijación y orientación sean coherentes con la configuración del sistema y con las indicaciones del fabricante.
- Consultar la documentación: en el manual de uso de los productos están las tablas de resistencia y los dibujos con las distintas formas de colocarlo. Es muy importante revisarlos antes de empezar.
- No improvisar soluciones: poner el punto de anclaje PAF153 apuntando para otro lado, aunque se pueda, es jugársela a que el sistema falle si alguien se cae.
Conclusión
La compatibilidad entre el punto de anclaje PAF153 y las líneas de vida horizontales Accesus se basa en criterios técnicos claros y en ensayos contrastados. Su resistencia de 30 kN en todas las direcciones, junto con su certificación conforme a CEN/TS 16415:2013, permite diseñar sistemas más versátiles y adaptados a situaciones reales de trabajo.
Como siempre, una correcta instalación es clave para garantizar la seguridad del usuario. Ante cualquier duda, se recomienda contactar con el departamento técnico antes de la puesta en servicio del sistema.
