Plateforme pour l'entretien du liquide de refroidissement convertisseur BOF (aciérie)

Détails du projet

Contexte

Le client a besoin d’une équipe pour effectuer des tâches de maintenance à l’intérieur des conduits de refroidissement dans le convertisseur (BOF) de l’aciérie d’Arcelor Mittal à Avilés (Asturies).

Project

Conception, fabrication, montage, formation du client et entretien annuel d’une plateforme spéciale qui permet d’introduire des personnes à l’intérieur des deux convertisseurs de la chaudière en toute sécurité pour effectuer des travaux dans tout le conduit.

Le conduit est circulaire, a une hauteur d’environ 60 mètres, dont une partie est verticale et une partie inclinée à environ 60º.

Solution

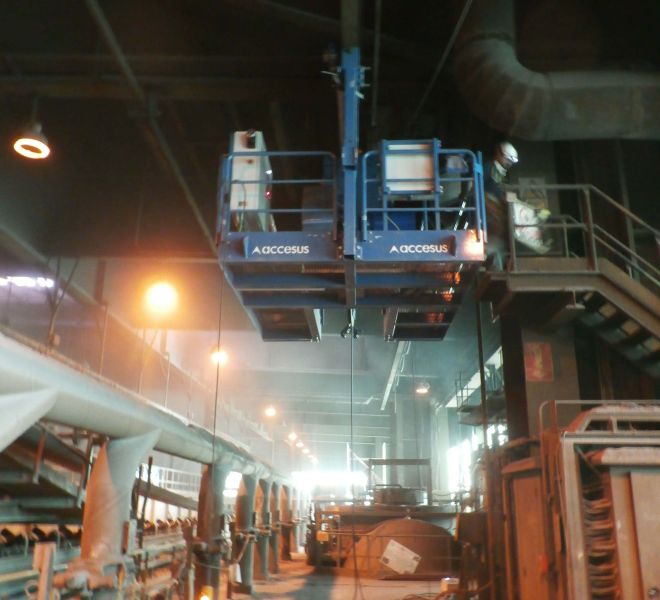

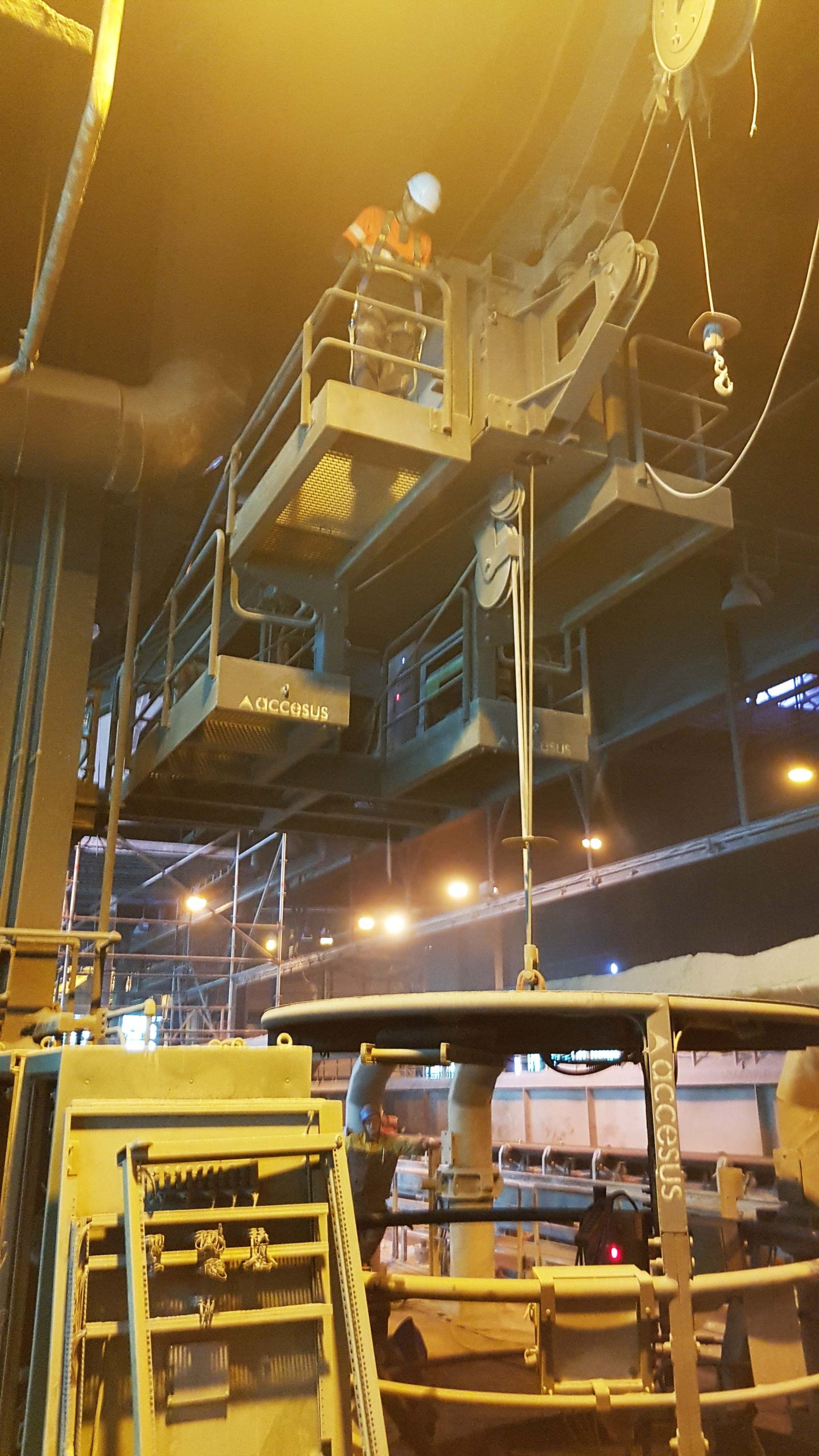

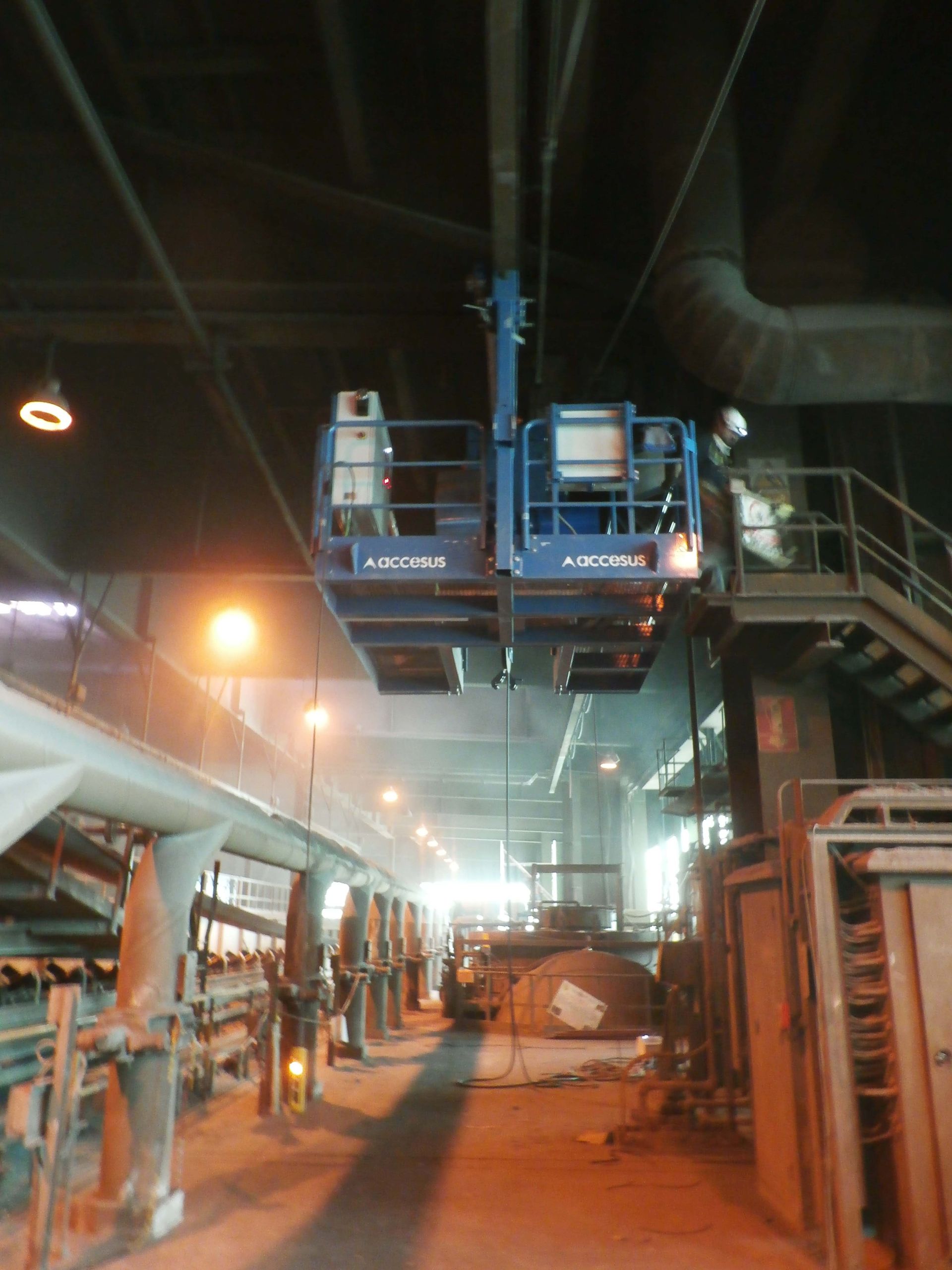

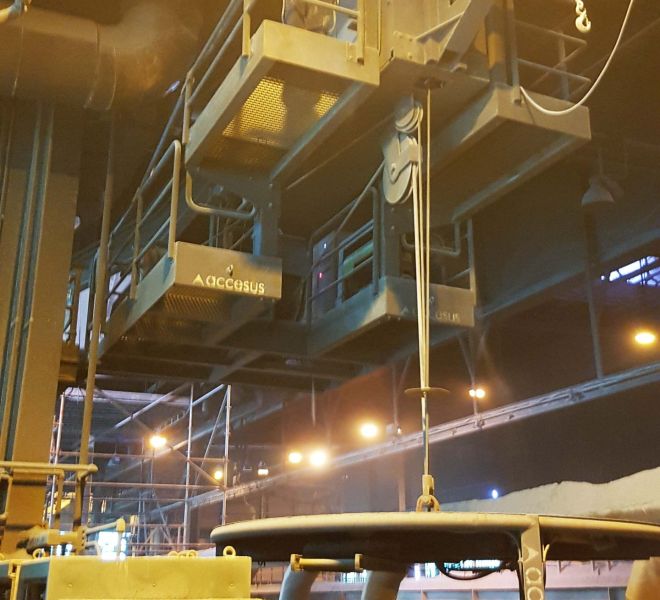

Plateforme d’accrochage permanente composée d’un chariot de suspension à translation horizontale motorisée, sur une poutre ferroviaire. Ce grand chariot, qui pèse environ 5 tonnes, contient les treuils, les antichutes, les enrouleurs de câbles et les tuyaux électriques, ainsi que le système de commande et le fonctionnement d’une nacelle qui est celle qui est introduite dans la gaine.

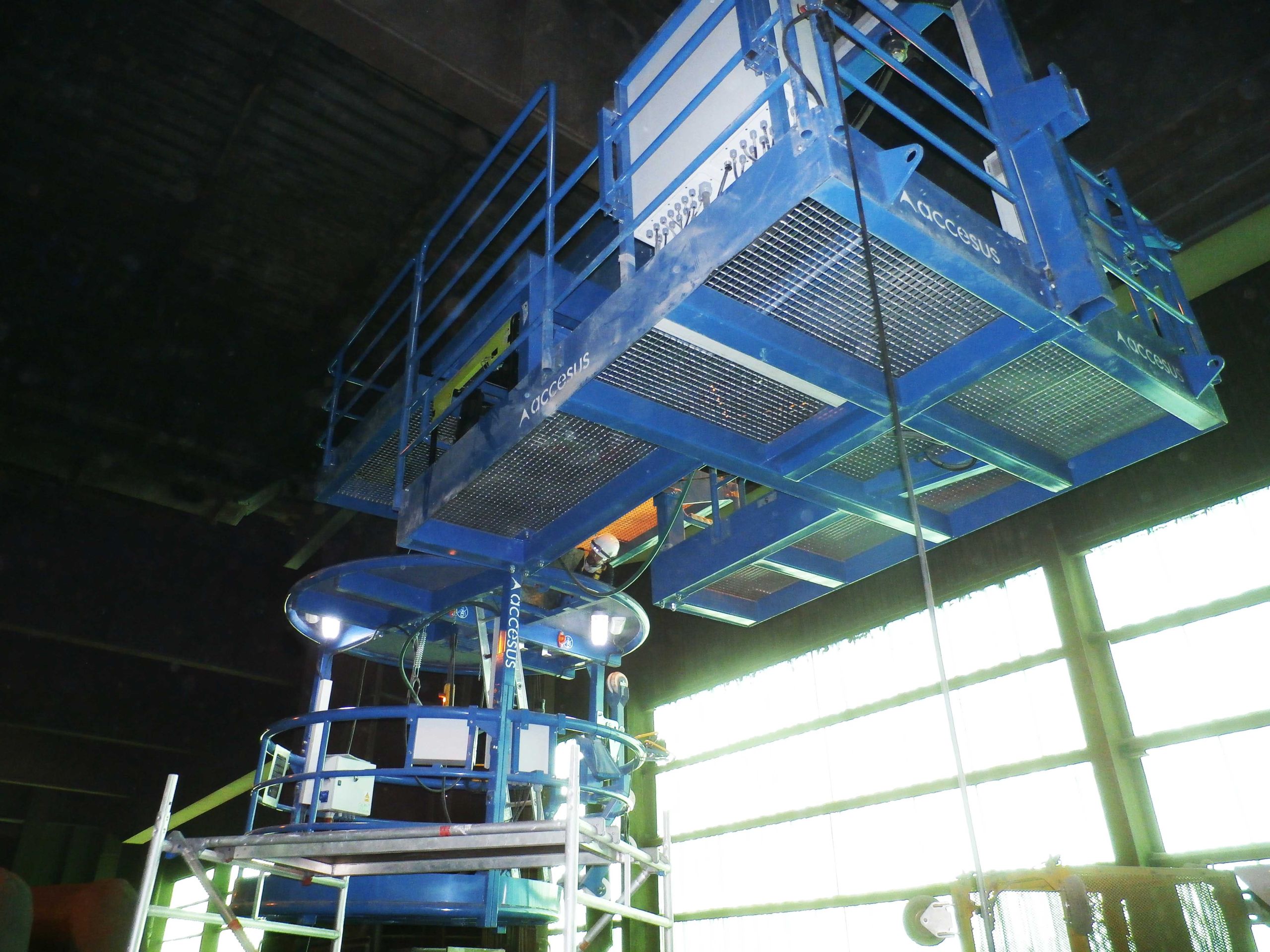

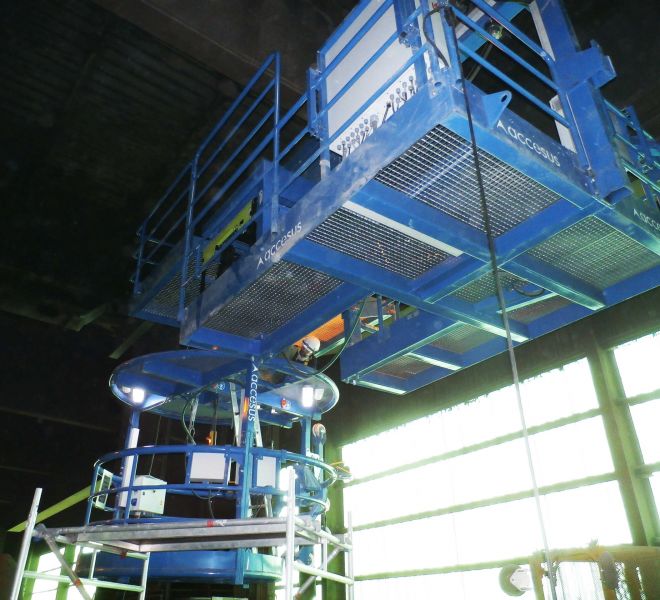

Le panier est équipé d’une armoire permettant de contrôler tous les mouvements depuis le panier lui-même. Un deuxième système de commande permet de travailler à partir du chariot supérieur.

L’entretien de la goulotte BOF se fait de manière sûre et efficace à l’aide d’une plateforme adaptée conçue pour durer de nombreuses années.
